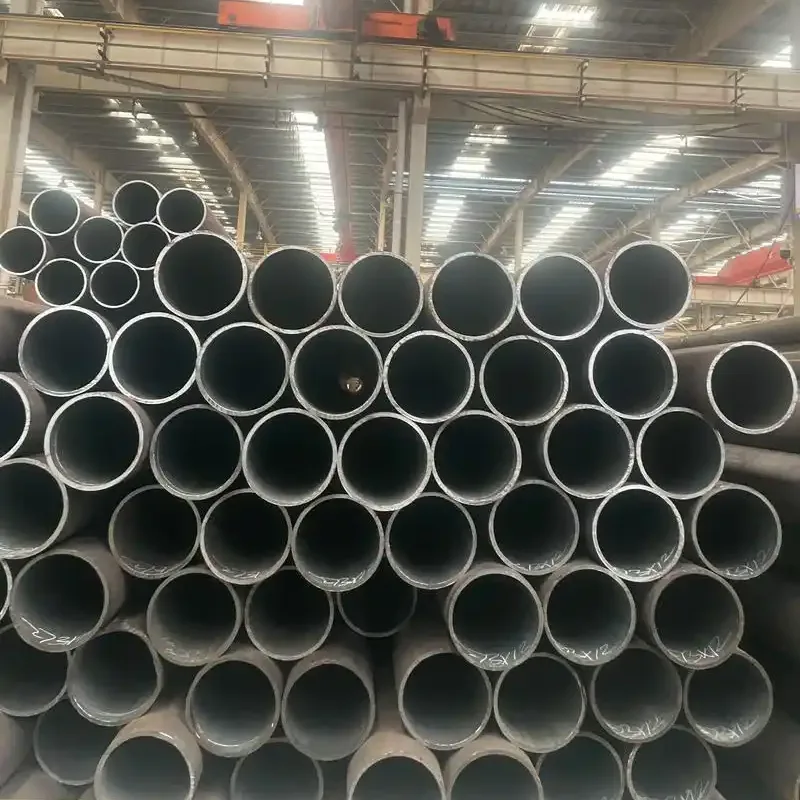

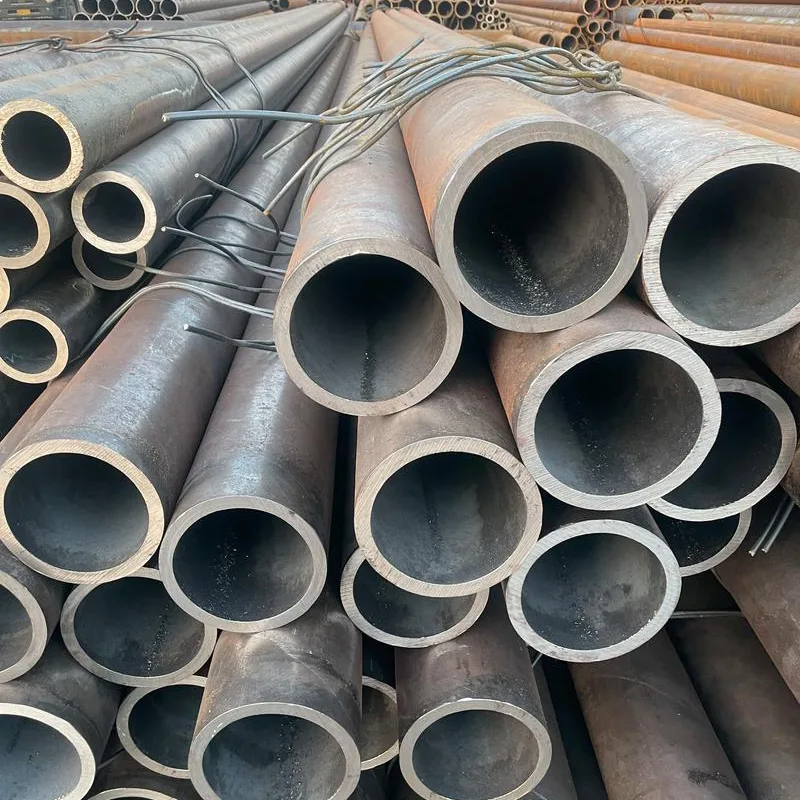

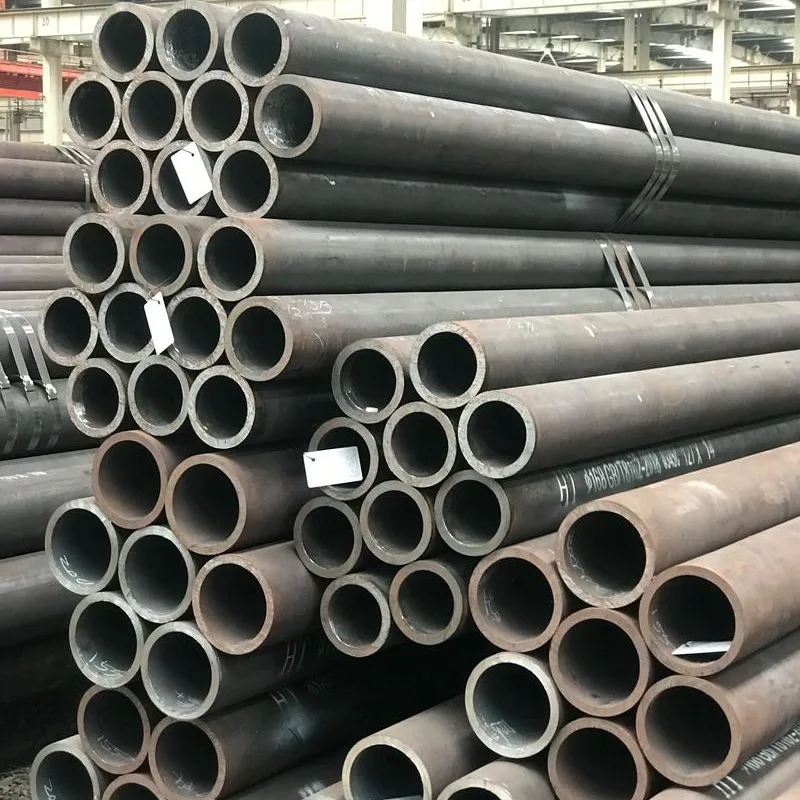

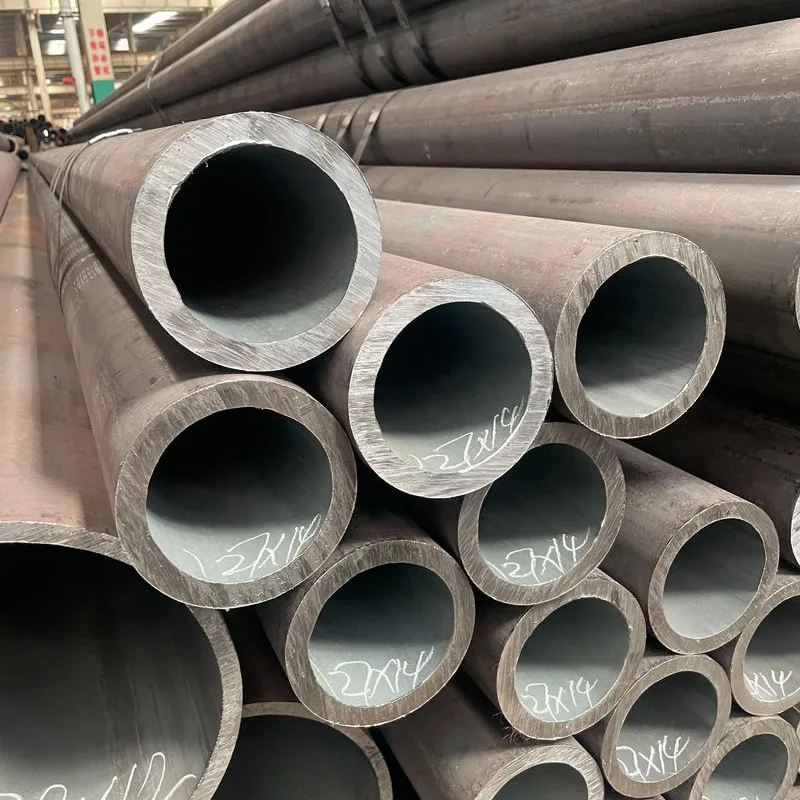

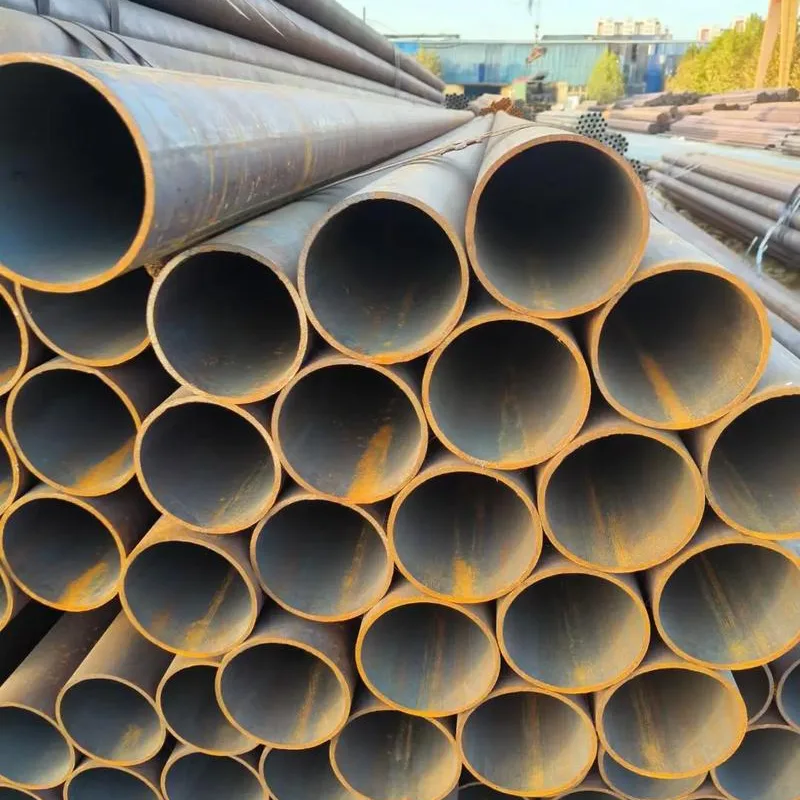

45# বিজোড় ইস্পাত পাইপ

সাধারণত ব্যবহৃত বাইরের ব্যাস (মিমি)

স্ট্যান্ডার্ড প্রাচীর বেধ স্পেসিফিকেশন (মিমি):

স্ট্যান্ডার্ড দৈর্ঘ্য:

কোর অ্যাপ্লিকেশন দৃশ্যকল্প

57, 60, 63.5

3.5, 4, 5, 6, 8, 10, 12, 14

6 মিটার / 12 মিটার

ছোট-ব্যাসের যান্ত্রিক হাতা, পিন, ফাস্টেনার ফাঁকা

76, 89, 102, 108

4, 5, 6, 8, 10, 12, 14, 16, 20, 25

6 মিটার / 12 মিটার

সাধারণ-উদ্দেশ্য যান্ত্রিক বুশিং, হাইড্রোলিক সিলিন্ডার ফাঁকা, প্রচলিত লোড বহনকারী কাঠামোগত উপাদান

114, 133, 140, 159, 168

4.5, 5, 6, 8, 10, 12, 14, 16, 20, 25, 30

6 মিটার / 12 মিটার

ভারী-শুল্ক কাঠামোগত উপাদান, খনির সরঞ্জাম পাইপ ফিটিং, মাঝারি আকারের হাইড্রোলিক সিলিন্ডার বডি

180, 219, 245, 273

6, 8, 10, 12, 14, 16, 20, 25, 30, 35, 40

6 মিটার / 12 মিটার

বড় আকারের যান্ত্রিক লোড বহনকারী উপাদান, পুরু দেয়ালের বুশিং, পাইল ফাউন্ডেশনের উপাদান

325, 351, 377, 426

8, 10, 12, 14, 16, 20, 25, 30, 40, 50

6 মিটার প্রমিত দৈর্ঘ্য হল প্রাথমিক আদর্শ দৈর্ঘ্য

ভারী-শুল্ক সরঞ্জাম সিলিন্ডার, বড় ব্যাসের পুরু-দেয়ালের কাঠামোগত উপাদান, ফ্ল্যাঞ্জ ফাঁকা

480, 530, 630

10, 12, 14, 16, 20, 25, 30, 40, 50, 60

6 মিটার প্রমিত দৈর্ঘ্য হল প্রাথমিক আদর্শ দৈর্ঘ্য

অতিরিক্ত-বড় কাঠামোগত উপাদান, ভারী-শুল্ক যন্ত্রপাতি সিলিন্ডার, নকল ভিত্তি উপকরণ

বাইরের ব্যাসের ব্যবধান (মিমি)

স্ট্যান্ডার্ড প্রাচীর বেধ স্পেসিফিকেশন (মিমি)

মাত্রিক নির্ভুলতা গ্রেড

স্ট্যান্ডার্ড ডেলিভারি দৈর্ঘ্য

কোর অ্যাপ্লিকেশন দৃশ্যকল্প

φ6~φ20

1, 1.5, 2, 2.5, 3, 4

H8~H10

3~6 মিটার (নির্দিষ্ট দৈর্ঘ্য)

যথার্থ বুশিং, ক্ষুদ্র পিন, ফাস্টেনার, যন্ত্রের অংশ

φ22~φ76

1.5, 2, 2.5, 3, 4, 5, 6, 8

H8~H10

4~6 মিটার (নির্দিষ্ট দৈর্ঘ্য)

মেশিন-মেশিনড বুশিং, নির্ভুল হাইড্রোলিক উপাদান, গিয়ার বডি, টেম্পারড পার্টস

φ80~φ127

2, 3, 4, 5, 6, 8, 10, 12

H9~H11

4~6 মিটার (নির্দিষ্ট দৈর্ঘ্য)

মাঝারি-পুরু প্রাচীর নির্ভুল কাঠামোগত অংশ, সিলিন্ডার ফাঁকা, ট্রান্সমিশন বুশিং

φ133~φ219

3, 4, 5, 6, 8, 10, 12, 16, 20

H9~H11

6 মিটার (নির্দিষ্ট দৈর্ঘ্য)

বড় ব্যাসের নির্ভুলতা লোড বহনকারী উপাদান, ভারী-শুল্ক হাইড্রোলিক সিলিন্ডার ফাঁকা
